转盘轴承

点击:次    发布时间:2020-11-18

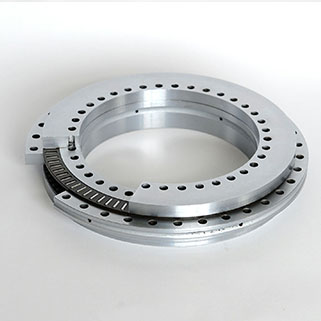

转盘轴承
转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷,集支承、旋转、传动、固定等多种功能于一身的特殊结构的大型轴承。一般情况下,转盘轴承自身均带有安装孔、润滑油和密封装置,可以满足各种不同工况条件下工作的各类主机的不同需求;另一方面,转盘轴承本身具有结构紧凑、引导旋转方便、安装简便和维护容易等特点,被广泛用于起重运输机械、采掘机、建筑工程机械、港口机械、风力发电、医疗设备、雷达和导弹发射架等大型回转装置上。
基本结构编辑
回转支承的基本结构
回转支承的基本结构
转盘轴承通常由内圈、外圈、滚动体、隔离块等四大部件构成。由于核心部件采用回转支承,因此可以同时承受轴向力、径向力。 其形式很多,但结构组成基本大同小异。
由左及右分别是(上部分): 1.外圈(有齿或无齿)2.密封带 3.滚动体(滚球或滚柱) 4.加油嘴
由左及右分别是(下部分): 1.塞子 2.锥销 3.内圈(有齿或无齿) 4.隔离块或保持架 5.安装孔(丝孔或光孔)
01系列转盘轴承
单排四点接触球式
单排四点接触球式
单排四点接触球式转盘轴承由内圈、外圈、钢球、隔离块四大部分组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。
02系列转盘轴承
双排异径球式
双排异径球式
双排球式转盘轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。
系列转盘轴承
单排交叉滚柱式
单排交叉滚柱式
单排交叉滚柱式转盘轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。
系列转盘轴承
三排滚柱式
三排滚柱式
三排滚柱式转盘轴承有三个座圈,上下及径向滚道各自分开。
